压力变送器

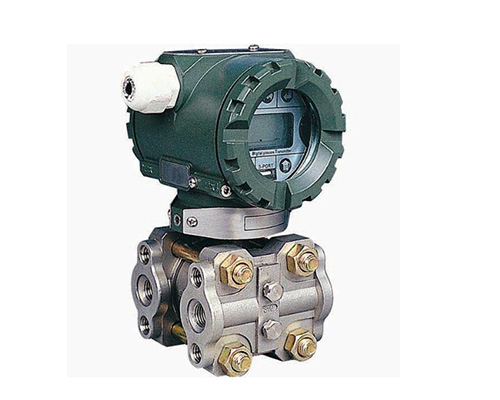

3351AP型绝对压力变送器,可以实现对除气系统,蒸馏塔、蒸发器和结晶器等的绝对压力测量,
允许在10MPa下的过压。使用对象: 液体、气体和蒸气
3351AP型 | 绝对压力变送器 | ||||||
4
|
0-6~40KPa | ||||||
5
|
0-40~200KPa | ||||||
6
|
0-0.16~1MPa | ||||||
7
|
0-0.4~2.5MPa | ||||||
8
|
0-1.6~10MPa | ||||||
代号
|
功能 | ||||||
N
|
普通模拟型:(输出:4~20mA) | ||||||
G
|
常规智能型:(输出:4~20mA) | ||||||
S
|
标准智能型:(输出:4~20mA带HART总线协议) | ||||||
代
号
|
结 构 材 料
|
||||||
法兰接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
||||
J1
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅
油
|
|||
J2
|
316不锈钢
|
316不锈钢
|
哈氏C-276
|
||||
J3
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
||||
J4
|
316不锈钢
|
316不锈钢
|
钽
|
||||
代号
|
精度 | ||||||
Q1
|
0.2%FS | ||||||
Q2
|
0.5%FS | ||||||
代号
|
电气连接头 | ||||||
L1
|
M20X1.5内螺纹 | ||||||
L2
|
1/2NPT内螺纹 | ||||||
代号
|
附加选项 | ||||||
M1
|
0~100%线性指示表头 | ||||||
M3
|
数字显示表头 | ||||||
B1
|
2〃管装弯支架 | ||||||
B2
|
墙装/板装弯支架 | ||||||
B3
|
2〃管装平支架 | ||||||
D0
|
泄放阀在压力室中部 | ||||||
D1
|
侧面泄放阀在压力室上部 | ||||||
D2
|
侧面泄放阀在压力室下部 | ||||||
C0
|
1/2〃锥管内螺纹接头 | ||||||
C1
|
1/2〃引压接头及后部焊接引压管φ14(供货时含C0) | ||||||
C2
|
丁字形螺纹接头M20X1.5 | ||||||
d
|
防爆型EXdIICT5 | ||||||
I
|
本安型EXiaIICT6 |
3351AP 6 S J1 Q1 L1 M3B1C2i 选型举例
